Thiết bị tách không khí là một tập hợp các phương pháp đông lạnh sâu để tách nitơ lỏng ra khỏi không khí. Quá trình này áp dụng nguyên lý tuần hoàn đóng băng sâu của thiết bị giãn nở tuabin áp suất thấp để biến không khí thành trạng thái lỏng. Sau đó, theo điểm sôi của oxy và nitơ lỏng, không khí được chỉnh lưu trong máy phân đoạn để thu được hơn 99,99% nitơ lỏng.
| Tên | Nhà máy tách khí | Tình trạng | Mới | |
| Chứng nhận | ISO, CE | Thành phần chính 1 | Hệ thống nén khí | |
| Thành phần chính 2 | Hệ thống làm mát trước | Thời gian hoạt động hàng năm | 360 ngày | |
| Thành phần chính 3 | Hệ thống lọc không khí | Từ khóa | Nhà máy oxy đông lạnh | |
| Hợp phần chính 4 | Hệ thống mở rộng Turbo | Kiểu | gắn trượt | |
| Sự miêu tả | Bộ phận tách khí đông lạnh | Sản lượng nitơ | 50.160.300.500.700.1000.1500.2000 Nm3/H | |
| Độ tinh khiết oxy | 99,6% | Độ tinh khiết của nitơ | 99,9997% | |
| Sản lượng oxy | 50.80.180.260.350.550.750.1200 Nm3/H | Sự chỉ rõ | 6000*2100*2300mm | |
| Nhãn hiệu | BW | Nguồn gốc | Trung Quốc | |
| Mã HS | 8419609090 | Khả năng sản xuất | 100 bộ/năm |
Thiết bị tách không khí là một tập hợp các phương pháp đông lạnh sâu để tách nitơ lỏng ra khỏi không khí. Quá trình này áp dụng nguyên lý tuần hoàn đóng băng sâu của thiết bị giãn nở tuabin áp suất thấp để biến không khí thành trạng thái lỏng. Sau đó, theo điểm sôi của oxy và nitơ lỏng, không khí được chỉnh lưu trong máy phân đoạn để thu được hơn 99,99% nitơ lỏng.
Không khí đi qua bộ lọc không khí, đi vào máy nén khí, nén đến 0,7mpa trong máy nén, sau đó đi vào máy lọc sau khi làm mát, tại đây các tạp chất như nước, carbon dioxide và axetylen trong không khí được loại bỏ. Không khí tinh khiết đi vào bộ trao đổi nhiệt để trao đổi nhiệt với dòng nitơ ô nhiễm chảy ngược. Một phần khí được bơm vào thiết bị giãn nở tuabin thông qua đầu ra của bộ trao đổi nhiệt và việc giãn nở cung cấp nguồn làm mát cho toàn bộ bộ thiết bị. Các khí khác tiếp tục được làm mát qua bộ trao đổi nhiệt thứ hai rồi đi vào tháp chỉnh lưu, nơi chúng được phân tách bằng oxy và nitơ. Cuối cùng, nitơ lỏng đủ tiêu chuẩn được lấy từ đỉnh tháp chỉnh lưu. Sau khi giải nén bằng van tiết lưu, không khí lỏng ở phía dưới đi vào thiết bị bay hơi ngưng tụ ở đỉnh tháp và trao đổi nhiệt nitơ ở đỉnh tháp chỉnh lưu, sau đó đi qua bộ làm mát, bộ trao đổi nhiệt thứ hai và bộ trao đổi nhiệt chính. hộp làm mát trao đổi nhiệt làm máy lọc tái sinh.
|
Người mẫu |
Đơn vị |
BWDON -50-50 |
BWDON -80/160 |
BWDON -180-300 |
BWDON -260-500 |
BWDON -350-700 |
BWDON 550-1000 |
BWDON -750-1500 |
BWDON 1200-3000 -30Y |
|
Sản xuất oxy |
Nm³ /giờ |
50 |
80 |
180 |
260 |
350 |
550 |
750 |
1200 |
|
Độ tinh khiết oxy |
%O ₂ |
≥99,6 |
≥99,6 |
≥99,6 |
≥99,6 |
≥99,6 |
≥99,6 |
≥99,6 |
≥99,6 |
|
Sản xuất nitơ |
Nm³ /giờ |
50 |
160 |
300 |
500 |
700 |
1000 |
1500 |
2000 |
|
Độ tinh khiết của nitơ |
PPmO ₂ |
10 |
10 |
10 _ |
10 _ |
10 |
10 _ |
10 |
5 |
|
Sản xuất Argon lỏng |
Nm³ /giờ |
— |
— |
— |
— |
— |
— |
— |
30 |
|
Độ tinh khiết Argon lỏng |
PpmO ₂ + PPmN ₂ |
— |
— |
— |
— |
— |
— |
— |
≤1,5 PpmO ₂ +4 PPmN ₂ |
|
Áp suất Argon lỏng |
MPa .A |
— |
— |
— |
— |
— |
— |
0,2 |
|
|
Đơn vị tiêu thụ |
Kwh / Nm³O ₂ _ |
1,3 |
.80,85 |
.60,68 |
.60,68 |
≤ 0,65 |
.60,65 |
.60,63 |
.50,55 |
|
Khu vực chiếm dụng thiết bị |
mét vuông |
145 |
150 |
160 |
180 |
250 |
420 |
450 |
800 |
1. Cấu trúc kết nối trực tiếp gắn trên khung trượt tổng thể và kết nối ống cao áp khiến người dùng không cần phải đầu tư vào việc kết nối đường ống và van giữa các thiết bị, tiết kiệm chi phí đầu tư.
2. Người sử dụng chỉ cần chế tạo xưởng thiết bị và dụng cụ nâng hạ trong xưởng mà không cần chuẩn bị các vật liệu, dụng cụ lắp đặt khác.
3. Kích thước nhỏ và dấu chân thấp.
4. Toàn bộ thiết bị không cần lắp đặt nền móng, vận hành ổn định, vận hành đơn giản và bảo trì thuận tiện.
5. Do thiết bị áp dụng quy trình nén bên trong nên chi phí bảo trì ở giai đoạn sau của thiết bị có thể được giảm thiểu để nâng cao hiệu quả làm việc.
6. Tất cả việc sử dụng công nghệ tiên tiến nhất, giảm đáng kể mức tiêu thụ năng lượng, tiết kiệm hóa đơn tiền điện.
7. Chế độ làm mát của thiết bị là làm mát bằng không khí nên người dùng không cần xây bể làm mát nên tiết kiệm
chi phí vốn.
8. Thời gian cài đặt và gỡ lỗi thiết bị ngắn và tất cả công việc có thể hoàn thành trong khoảng một tháng.
9. Hiện tại, thiết bị đã được bán cho Syria, Sudan, Nigeria và các nước khác.
10. Thiết bị oxy do công ty chúng tôi sản xuất được bán cho hơn 40 quốc gia và khu vực, nhân viên lắp đặt và gỡ lỗi có nhiều kinh nghiệm trong việc lắp đặt ở nước ngoài.
Máy nén khí:
Máy nén khí sử dụng máy nén trục vít. Thiết bị có cấu trúc kiểu hộp, máy chủ nhập khẩu, độ ồn thấp, toàn bộ thiết bị, bôi trơn, điện, làm mát, điều khiển thiết bị thành một tổng thể hữu cơ, thực hiện tích hợp cơ và điện, bộ điều khiển thông minh với điều khiển PLC, bảng điều khiển cảm ứng cung cấp tất cả các điều chỉnh và giám sát tham số của các tham số vận hành chính, đồng thời có các cách hiển thị tinh thể lỏng thay thế bằng tiếng Trung và tiếng Anh, bảo vệ tự động, báo động tự động, điều khiển từ xa, nhiều bộ liên kết và lịch sử, v.v., chức năng đã sẵn sàng, thực hiện hoạt động liên tục không cần giám sát.
Bộ phận làm mát trước:
Sử dụng máy nén đầu vào kín hoàn toàn, chất làm lạnh sẽ không bao giờ rò rỉ, bộ tách hơi hiệu quả và bộ thoát nước tự động đầu vào, đảm bảo không có nước lỏng trong không khí đầu ra. Với linh kiện làm lạnh nhập khẩu, thiết bị có thể chạy liên tục nhiều năm, nhiều tháng với tuổi thọ cao. Giao diện tín hiệu từ xa của nhiệt độ đầu vào và đầu ra của không khí và tín hiệu khởi động và dừng từ xa cũng như tín hiệu lỗi đang chạy của thiết bị được để lại trên thiết bị để hỗ trợ việc giám sát liên kết của người dùng. Máy có kết cấu dạng hộp, không cần lắp đặt móng, thi công thuận tiện.

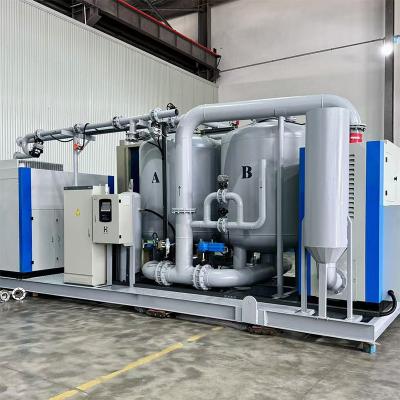

Máy lọc:
Máy lọc sử dụng cấu trúc xi lanh hấp phụ kép, một chạy và một tái tạo để đảm bảo không khí trong cột
sạch và toàn bộ máy phân tách chạy lâu hơn. Để tránh nhiệt độ tái sinh quá cao, khi nhiệt độ nitơ ở đầu ra của lò sưởi cao hơn 220°C, nguồn điện của lò sưởi sẽ tự động bị cắt. Khi nhiệt độ đầu ra thấp hơn 180°C, nguồn điện sẽ tự động được bật. B khi nhiệt độ của nitơ tái sinh đạt 100°C-110°C, nguồn điện sẽ tự động cắt. (Nhiệt độ có thể được đặt tùy theo tình huống)
Bộ mở rộng tuabin:
Bộ mở rộng tuabin được sản xuất bởi viện vật lý và hóa học, viện khoa học Trung Quốc. Trong thiết kế và chế tạo tuabin có nhiều kinh nghiệm, việc sản xuất cấu trúc bằng sáng chế, kết hợp với việc sử dụng áp suất động và tĩnh trong tuabin có khả năng chống xoáy mạnh, khả năng chịu tải lớn.
Cột chỉnh lưu:
Bộ phân tách sử dụng bộ trao đổi nhiệt dạng tấm nhôm, giúp cải thiện hiệu quả trao đổi nhiệt và giảm
áp suất vận hành, nhằm giảm thiểu mức tiêu thụ điện năng và tiết kiệm chi phí. Tháp phân đoạn được trang bị bảng điều khiển, nhiệt độ, tốc độ dòng chảy và mức chất lỏng trong tháp đều được hiển thị bằng công cụ hiển thị kỹ thuật số, trực quan và trang nhã.
Bộ phận nạp:
Máy nạp oxy là một loại ý chí sau khi điều áp (bơm chất lỏng đông lạnh hoặc máy nén) của bình khí áp suất cao
làm đầy các thiết bị đặc biệt, dạng có thể được chia thành loại t và một từ, chủ yếu có công tắc nổ tường
cố định giá đỡ, khả năng thu gom ống, van, đồng hồ đo áp suất, van an toàn, ống mềm, v.v. và vật cố định, hình dáng đẹp,
kết cấu hợp lý, an toàn và đáng tin cậy.
BW cung cấp tất cả các loại thiết bị tách khí cỡ vừa và nhỏ, thiết bị sản xuất nitơ, thiết bị sản xuất oxy và thiết bị hóa lỏng, v.v. Chúng tôi sẽ tiếp tục phát triển và thúc đẩy các ứng dụng công nghiệp cũng như các sản phẩm liên quan để giúp bạn nâng cao hiệu quả sản xuất. Ngoài ra, chúng tôi cũng sẽ cung cấp một loạt các dịch vụ công nghiệp để doanh nghiệp của bạn được hỗ trợ đầy đủ.
| Năng suất oxy hoặc nitơ | 50Nm3/H-5000Nm3/H |
| Năng suất oxy hoặc nitơ lỏng | 30L/H-6000L/H |
| Độ tinh khiết oxy | ≥99,6% |
| Độ tinh khiết của nitơ | 99,99% |
| Áp lực vận hành | 8 ~ 200bar |
| Nguồn cấp | 380V/220V 50HZ hoặc Tùy chỉnh |
